Nieuwe 3D-toepassing standaard systeemplafond

Meer info

Rockfon® System T24 M™

Een elegant zwevend plafond creëren dankzij een smalle voeg van 8 mm tussen de plafondpanelen
Download installatierichtlijn
Download installatierichtlijn
Back
I eder plafondpaneel is demonteerbaar om snel en eenvoudig toegang te krijgen tot de technische voorzieningen
Creatieve vrijheid met kleuren en contrasten in twee richtingen
Rockfon System T24 M is een semi-verdekt systeem voor de installatie van Rockfon plafondpanelen met kantafwerking M.
Het ophangsysteem ligt diep verzonken in het afgewerkte plafond en de complexe kantafwerking creëert een aantrekkelijk uniek schaduweffect.
Om dit effect nog te versterken, kunnen contrasterende kleuren voor het ophangsysteem worden gebruikt.
Het systeem wordt ofwel rechtstreeks aan de bouwkundige constructie bevestigd, ofwel op de geschikte hoogte opgehangen. Het belangrijkste kenmerk van dit plafond is de uitsparing van 8 mm tussen de plafondpanelen waardoor een schaduw ontstaat en het ophangsysteem gedeeltelijk bedekt wordt zodat het plafond lijkt te zweven.
De Rockfon plafondpanelen met M-kantafwerking worden geïnstalleerd in het sterke en stabiele Chicago Metallic T24 Click 2890 ophangsysteem, welke in een handomdraai kan worden gemonteerd en gedemonteerd.

Koppeling

CMC - Click2-DE

Coupling

section_-2890

Dwarsdoorsnede

Back

Geschikte kantafwerkingen

Semi-verdekt profielsysteem Omschrijving
M M Panelen met M-kantafwerking kunnen in een ophangsysteem geplaatst worden of direct aan het bouwkundig plafond gemonteerd met behulp van bevestigingsklemmen. De combinatie met verdiepte profielsystemen zorgt voor een schaduweffect in het afgewerkte plafond met een breedte van 8 mm.

Geschikte panelen

Paneel Dikte (mm) 600 x 600 900 x 900 1200 x 600
Rockfon® Sonar® 20
Rockfon Blanka® 20
- 25

Overige prestaties

Load Bearing Load Bearing

Rockfon® System T24 M™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Max. Belasting
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 900 900 x 900 18.7 30.4
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Corrosion Resistance Corrosion Resistance Klasse B (EN13964)
Demountability Demountability Plafondpanelen die in Rockfon System T24 M gemonteerd zijn, zijn volledig demonteerbaar.
Brandwerendheid Brandwerendheid Sommige Rockfon plafondsystemen werden getest en ingedeeld in overeenstemming met de Europese norm EN 13501-2 en/of nationale normen. Neem hiervoor contact op met Rockfon.
Stootbestendig Stootbestendig De stootbestendigheid van Rockfon System T24 M in combinatie met de vergrendelingsclips werd getest door een erkend laboratorium volgens EN13964-bijlage D en goedgekeurd als klasse 3A. Neem voor meer informatie contact op met Rockfon. Zie pagina 10 voor installatie-instructies.
Back

Rockfon® System T24 M™ Click deflection

 Kg/m²
Hanger distance (mm) A/A distance main runners (mm) Modulation (mm) Max. Belasting
2.5 mm 4.0 mm
1200 1200 600 x 600 9.9 16.5
1200 900 900 x 900 18.7 30.4
1200 1200 1200 x 600 10.9 17.9
1200 1800 1800 x 600 3.3 5.7
Back
Back
Back
Back

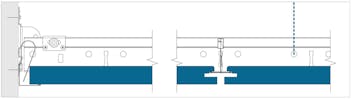

Opties randafwerking

23

Randafwerking met muurprofiel altijd in combinatie met ophoogblokje - aanzicht M1 en M2

23

Randafwerking met muurprofiel - Aanzicht dwarsprofiel

23

Randafwerking met schaduwhoeklijn - aanzicht M1 en M2

23

Randafwerking met schaduwhoeklijn - Aanzicht dwarsprofiel

Back

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Hoofdprofiel
2800.tif Hoofdprofiel T24 klik / haak 3600 38 24 T24 MR CL&HK Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 36 - Afstand tussen de slots (mm): 50 / 100 / 34 x 100 / 50

Dwarsprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Dwarsprofiel
-2894.tif Dwarsprofiel T24 klik 1200 38 24 T24 CT CLICK Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
-2892.tif Dwarsprofiel T24 klik 600 38 24 T24 CT CLICK Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300

Muurprofielen

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
L-profielen
-1420.tif L-randafwerkingsprofiel 24x24 mm 3050 24 24 L24x24 Kleurbereik Verpakkingsinformatie
-1420.tif L-randafwerkingsprofiel 24x24 mm 3050 24 24 L24x24 Wit 001 Verpakkingsinformatie
Schaduwhoeklijnen
W_shadow_Moulding_Wall_Angle_01_00kaal_WithText.png Schaduwhoeklijn 15x15x10x15 mm - Kantafwerkingen A, Dznl, E10, M, X en Z 3050 15 10 W10x15 Kleurbereik Verpakkingsinformatie

Toebehoren

Profiel Lengte Hoogte Width Artikelcode Verpakking
Snelophangers
QH009009.tif Samengestelde snelophanger met 2 haken QH HH 320 Verpakkingsinformatie
Bevestigingsklemmen
ACC SUSP FIX CLIP & NAIL H=80 MM 100C.tif Directe ophangklem met vergrendelingsnagel 80 SH 80 Verpakkingsinformatie
Opwaaiveren
Wall spring fixt_v3.tif Chicago Metallic™ muurveer FIXT WSF Verpakkingsinformatie
Clip_click-detail-1.png Vergrendelingsclip LC Verpakkingsinformatie
Verschillende toepassingen
X_En_M_Ophoogblokjes.tif Ophoogblokje X, M en Z 24 15 FB XMZ Verpakkingsinformatie
System T24X wall bracket 20190219 A1.jpg Wand- en verbindingsstuk voor T-profielen WBB T Verpakkingsinformatie
Verstevigingsprofielen
1032.tif C-profiel 15x11x13 mm voor D-edge 600 x 600 mm 595 11 15 SP C11 595 Verpakkingsinformatie
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 36 - Afstand tussen de slots (mm): 50 / 100 / 34 x 100 / 50
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 3 - Afstand tussen de slots (mm): 300 / 300 / 300 / 300
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 300 / / / 300
Back
Back
Back
Back
Back
Back
Back
Back
Back
Back
Back
