Chicago Metallic™ Ultraline® 3500

Esthetisch ophangsysteem met centrale groef van 7 mm
Back
41 mm hoog voor compatibiliteit met diverse toebehoren
Verschillende kleurcombinaties zijn mogelijk voor speciale plafondeffecten
Functioneel systeem voor de bevestiging van o.a. reclame- en veiligheidsbordjes

Koppeling

CMC_3500

Coupling

Back

Overige prestaties

Load Bearing Load Bearing
 Kg/m²
Hanger distance (mm) Modulation (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
Corrosion Resistance Corrosion Resistance C
Brandreactie Brandreactie A1
Milieu Milieu Volledig recycleerbaar
Back
 Kg/m²
Hanger distance (mm) Modulation (mm) Maximale doorbuiging
2.5 mm 4.0 mm
1200 600 x 600 9.8 16.3
1200 1200 x 600 10.7 17.6
Back
Back
Back
Back

Profielen en Toebehoren

Hoofdprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Hoofdprofiel
3500 Ultraline® hoofdprofiel 3600 41 14,3 UL MR Kleurbereik Verpakkingsinformatie

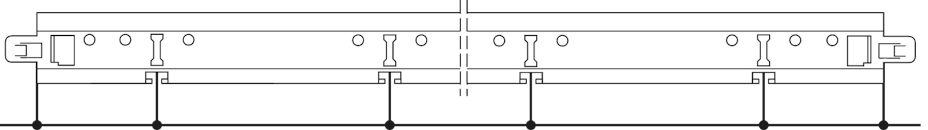

Positie van slots en ophangpunten

3500slots
Slots: 6 - Afstand tussen de slots (mm): 300 / 600 / 4 x 600 / 300

Dwarsprofiel

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
Dwarsprofiel
3512 Ultraline® dwarsprofiel 600 41 14,3 UL CT Kleurbereik Verpakkingsinformatie

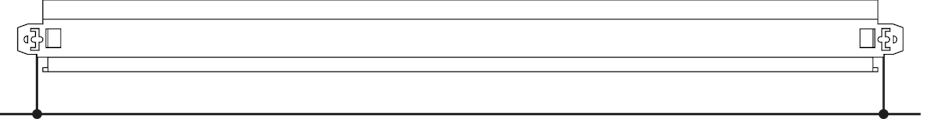

Positie van slots en ophangpunten

3512slots
Slots: 0 - Afstand tussen de slots (mm): / 600 / /
3514 Ultraline® dwarsprofiel - met 1 sleuf 1200 41 14,3 UL CT Kleurbereik Verpakkingsinformatie

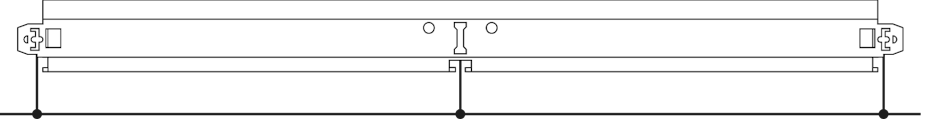

Positie van slots en ophangpunten

3514slots
Slots: 1 - Afstand tussen de slots (mm): 600 / / / 600
3524 Ultraline® dwarsprofiel - ongesleufd 1200 41 14,3 UL CT Kleurbereik Verpakkingsinformatie

Positie van slots en ophangpunten

3524slots
Slots: 0 - Afstand tussen de slots (mm): / 1200 / /

Muurprofielen

Profiel Lengte Hoogte Width Artikelcode Kleuren Verpakking
L-profielen
1439 L-randafwerkingsprofiel 24x19 mm 3050 24 19 L19x24 Kleurbereik Verpakkingsinformatie
J-profielen
1456 J-randafwerkingsprofiel 32x15x7,5 mm 3050 32 15 J32x15x8 White 001 Verpakkingsinformatie

Toebehoren

Profiel Artikelcode Verpakking
Ultraline®
D3592 Muuraansluiting voor Ultraline® + J32x15x8 UL WC Verpakkingsinformatie
D7609 Plastieken ophanghaakje voor Ultraline® UL PSH Verpakkingsinformatie
7608 Bout M6x25 voor bevestigingsklem T15 UL BOLT M6 Verpakkingsinformatie
Snelophangers
QH009009 Samengestelde snelophanger met 2 haken QH HH 320 Verpakkingsinformatie
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 6 - Afstand tussen de slots (mm): 300 / 600 / 4 x 600 / 300
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 0 - Afstand tussen de slots (mm): / 600 / /
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 1 - Afstand tussen de slots (mm): 600 / / / 600
Back

Positie van slots en ophangpunten

Positie van slots en ophangpunten
Slots: 0 - Afstand tussen de slots (mm): / 1200 / /
Back
Back
Back
Back
Back
Back
Back

Downloads

documents





print pdf
Chicago Metallic™ Ultraline® 3500
Chicago Metallic™ Ultraline® 3500

DoP-RFN-ACCVAECRD-A02 - Plastieken ophanghaakje voor Ultraline®
DoP-RFN-ACCVAECRD-A02 - Plastieken ophanghaakje voor Ultraline®

DoP-RFN-PTLR-A02 - L-randafwerkingsprofiel 24x24 mm
DoP-RFN-PTLR-A02 - L-randafwerkingsprofiel 24x24 mm

DoP-RFN-PTUR-B02 - J-randafwerkingsprofiel 32x15x7,5 mm
DoP-RFN-PTUR-B02 - J-randafwerkingsprofiel 32x15x7,5 mm

DoP-RFN-UL4115MD-A02 - Ultraline® dwarsprofiel - ongesleufd
DoP-RFN-UL4115MD-A02 - Ultraline® dwarsprofiel - ongesleufd

DoP-RFN-ACCTHREADEDWIRE-B02 - Bout M6x25 voor bevestigingsklem T15
DoP-RFN-ACCTHREADEDWIRE-B02 - Bout M6x25 voor bevestigingsklem T15

DoP-RFN-ACCQHRP-A02 - Samengestelde snelophanger met 2 haken
DoP-RFN-ACCQHRP-A02 - Samengestelde snelophanger met 2 haken
